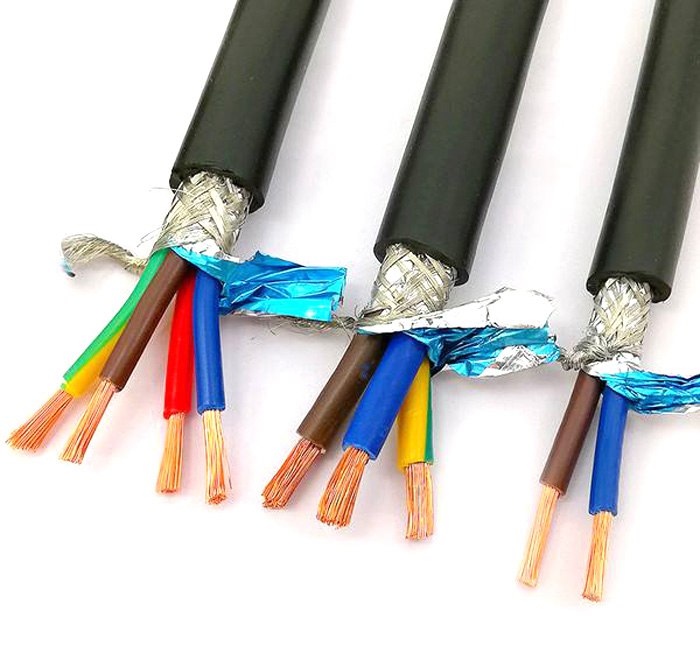

屏蔽線是運用金屬網狀織造層把信號線包裹起來的傳輸線，織造層一般是紅銅或許鍍錫銅。 屏蔽線是為削減外電磁場對電源或通信線路的影響，而專門選用的一種帶金屬織造物外殼的導線。這種屏蔽線也有避免線路向外輻射電磁能的效果。 屏蔽層需求接地，外來的攪擾信號可被該層導入大地。 屏蔽電纜的屏蔽層首要由銅、鋁等非磁性資料制成，而且厚度很薄，遠小于運用頻率上金屬資料的集膚深度（所謂趨膚效應是指電流在導體截面的散布隨頻率的升高而趨于導體外表散布，頻率越高，趨膚深度越小，即頻率越高，電磁波的穿透才能越弱），屏蔽層的效果首要不是由于金屬體自身對電場、磁場的反射、吸收而發生的，而是由于屏蔽層的接地發生的，接地的辦法不同將直接影響屏蔽效果 結構 包裹的導體叫屏蔽層，一般為導電布，織造銅網或銅（鋁）鉑。 一般：絕緣層+屏蔽層+導線。高檔：絕緣層+屏蔽層+信號導線+屏蔽層接地導線。 屏蔽線
屏蔽層一般需求接地。屏蔽線的效果是將電磁場噪聲源與靈敏設備阻隔，堵截噪聲源的傳達途徑。 屏蔽分為自動屏蔽和被迫屏蔽，自動屏蔽意圖是為了避免噪聲源向外輻射，是對噪聲源的屏蔽；被迫屏蔽意圖是為了避免靈敏設備遭到噪聲源的攪擾，是對靈敏設備的屏蔽。 屏蔽線的屏蔽層不允許多點接地，由于不同的接地址總是不一樣的，各點存在電位差。 如多點接地，在屏蔽層構成電流，不光起不到屏蔽效果，反而引進攪擾，尤其在變頻器用的多的場合里，攪擾中含有各種高次諧波重量，構成影響更大，應特別注意。 屏蔽布線體系源于歐洲，它是在一般非屏蔽布線體系的外面加上金屬屏蔽層，使用金屬屏蔽層的反射、吸收及趨膚效應完成避免電磁攪擾及電磁輻射的功用，屏蔽體系綜合使用了雙絞線的平衡原理及屏蔽層的屏蔽效果，因而具有非常好的電磁兼容（EMC）特性。 電磁兼容（EMC）是指電子設備或網絡體系具有必定的反抗電磁攪擾的才能，一同不能發生過量的電磁輻射。 也便是說，要求該設備或網絡體系可以在比較惡劣的電磁環境中正常作業，一同又不能輻射過量的電磁波攪擾周圍其它設備及網絡的正常作業。 屏蔽電纜的屏蔽原理不同于雙絞的平衡抵消原理，屏蔽電纜是在四對雙絞線的外面加多一層或兩層鋁箔，使用金屬對電磁波的反射、吸收和趨膚效應原理，有用的避免外部電磁攪擾進入電纜，一同也阻撓內部信號輻射出去，攪擾其它設備的作業。 試驗標明，頻率超越5MHz的電磁波只能透過38μm厚的鋁箔。假如讓屏蔽層的厚度超越38μm，就使可以透過屏蔽層進入電纜內部的電磁攪擾的頻率首要在5MHz以下。 而關于5MHz以下的低頻攪擾可應用雙絞線的平衡原理有用的抵消。 屏蔽線的一端接地，另一端懸空。 當信號線傳輸間隔比較遠的時分，由于兩頭的接地電阻不同或PEN線有電流，可能會導致兩個接地址電位不同，此刻假如兩頭接地，屏蔽層就有電盛行成，反而對信號構成攪擾，因而這種狀況下一般采納一點接地，另一端懸空的辦法，能避免此種攪擾構成。 兩頭接地屏蔽效果更好，但信號失真會增大。 請注意：兩層屏蔽應是互相絕緣阻隔型屏蔽！如沒有互相絕緣仍應視為單層屏蔽！ 最外層屏蔽兩頭接地是由于引進的電位差而感應出電流，因而發生下降源磁場強度的磁通，然后根本上抵消掉沒有外屏蔽層時所感應的電壓；而最內層屏蔽一端接地，由于沒有電位差，僅用于一般防靜電感應。下面的標準是最好的佐證！ 《GB50217-1994電力工程電纜設計標準》——3.6.8操控電纜金屬屏蔽的接地辦法，應契合下列規則：（1）計算機監控體系的模擬信號回路操控電纜屏蔽層，不得構成兩點或多點接地，宜用集中式一點接地。（2）除（1）項等需求一點接地狀況外的操控電纜屏蔽層，當電磁感應的攪擾較大，宜選用兩點接地；靜電感應的攪擾較大，可用一點接地。兩層屏蔽或復合式總屏蔽，宜對內、外屏蔽分用一點，兩點接地。（3）兩點接地的挑選，還宜考慮在暫態電流效果下屏蔽層不致被燒熔。 《GB50057-2000建筑物防雷設計標準》——第6.3.1條規則：當選用屏蔽電纜時其屏蔽層應至少在兩頭等電位銜接，當體系要求只在一端做等電位銜接時，應選用兩層屏蔽，外層屏蔽按前述要求處理。其原理是：1.單層屏蔽一端接地，不構成電位差，一般用于防靜電感應。2.雙層屏蔽，最外層屏蔽兩頭接地，內層屏蔽一端等電位接地。此刻，外層屏蔽由于電位差而感應出電流，因而發生下降源磁場強度的磁通，然后根本上抵消掉沒有外屏蔽層時所感應的電壓。假如是避免靜電攪擾，有必要單點接地，不論是一層仍是二層屏蔽。由于單點接地的靜電放電速度是最快的。但是，以下兩種狀況在外：1、外部有強電流攪擾，單點接地無法滿意靜電的最快放電。假如接地線截面積很大，可以確保靜電最快放電的話，相同也要單點接地。當然了，真是那樣，也沒有必要挑選兩層屏蔽。不然，有必要兩層屏蔽，外層屏蔽首要是削減攪擾強度，不是消除攪擾，這時有必要多點接地，盡管放不完，但有必要趕快削弱，要削弱，多點接地是最佳挑選。比方，企業中的電纜橋架其實便是外屏蔽層，它是有必要多點接地的，第一道防地，減小攪擾源的強度。內層屏蔽層（其實，我們不會買雙層的電纜，一般是外層便是電纜橋架，內層才是屏蔽電纜的屏蔽層）有必要單點接地，由于外部強度現已削減，趕快放電，消除攪擾才是內層的意圖。2、外部電擊和防雷等安全的要求。這種狀況有必要要兩層防護，外層不是用來消除攪擾的，是出于安全的考慮的，確保人身和設備安全的，有必要多點接地。內層才是避免攪擾的，所以有必要單點接地。 遠離攪擾源是最簡略的抗攪擾辦法，假如CAN線與強電攪擾源遠離0.5米，攪擾就根本影響不到了。但是在實踐布線中，常常遇到空間太小而不得不好強電混在一同，如圖所示，為某新能源轎車的驅動體系，CAN線與驅動線混在一同，成果導致攪擾很大。只要與CAN并行的驅動線，具有2A/秒的電流改變，就會耦合出強磁場而導致CAN線上呈現攪擾脈沖。所以CAN線有必要要和電流會劇烈改變的線纜遠離。比方繼電器、電磁閥、逆變器、電機驅動線等。 而處理這個問題，只能盡量確保強電與弱電分隔捆扎，間隔上盡量遠離。真實避不開，也要筆直穿插，也不能平行布線。
|
||
